Pengertian dan Jenis Jenis Model Data

ToThePoint aja,

Pengertian Model Data

Model Data adalah sekumpulan konsep-konsep untuk menerangkan data, hubungan-hubungan antara data dan batasan-batasan data yang terintegrasi di dalam suatu organisasi.

Jenis Jenis Model Data

• Model Data berbasis Objek
• Model Data berbasis Record
• Model Data Fisik
• Model Data Konseptual

 A. Model Data berbasis Objek

Model data berbasis objek menggunakan konsep entitas, atribut dan hubungan antar entitas. Model Data ini terdiri dari beberapa jenis, yaitu :

1.Entity Relationship Model

Model untuk menjelaskan hubungan antar data dalam basis data berdasarkan suatu persepsi bahwa real word terdiri dari objek-object dasar yang mempunyai hubungan atau relasi antara objek-objek tersebut.

E-R MODEL berisi ketentuan /aturan khusus yang harus dipenuhi oleh isi database. Aturan terpenting adalah MAPPING CARDINALITIES, yang menentukan jumlah entity yang dapat dikaitkan dengan entity lainnya melalui relationship-set.

Simbol yang digunakan :

Contoh kasus ER-Model

2. Binary Model

Pemetaan data dengan menggunakan 0 dan 1, atau true dan false dengan kondisi tertentu atau hanya dalam alternatif.

3. Semantic Model

Hampir sama dengan Entity Relationship model dimana relasi antara objek dasar tidak dinyatakan dengan simbol tetapi menggunakan kata-kata (Semantic). Semantik Data Model adalah salah satu jenisnya dimana relasi antar objek dasar tidak dinyatakan dengan simbol tetapi dengan kata-kata (Semantic).

Contoh Model Semantic

B. Model Data Berbasis Record

Model ini berdasarkan pada record untuk menjelaskan kepada user tentang hubungan logic antar data dalam basis data. Berbeda dengan Object Based Data Model (Model Data Berbasis Object), Model Data ini digunakan untuk menguraikan struktur logika keseluruhan dari suatu database, juga digunakan untuk menguraikan implementasi dari sistem database (higher level
description of implementation)

Terdapat 3 jenis Model Data pada Model Data Berbasis Record, yaitu :

1. Model Relational

Dimana data serta hubungan antar data direpresentasikan oleh sejumlah tabel dan masing-masing tabel terdiri dari beberapa kolom yang namanya unique.

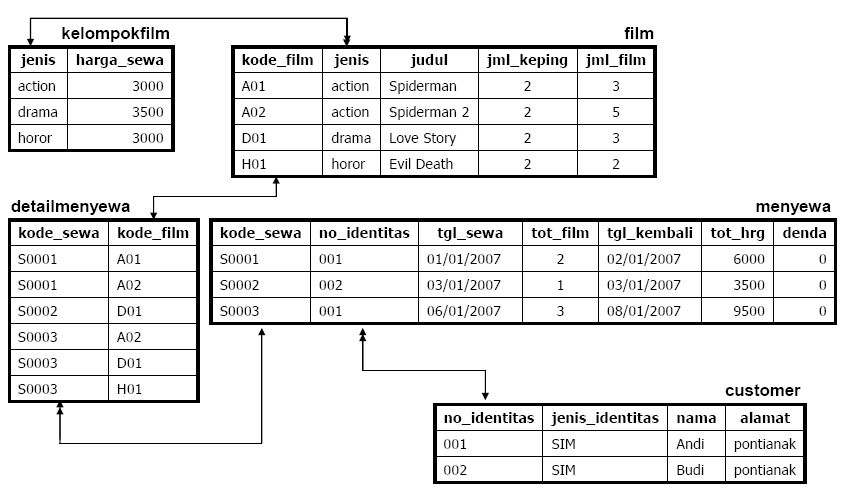

Contoh Model Data Relational

2. Model Hirarki

Dimana data serta hubungan antar data direpresentasikan dengan record dan link (pointer), dimana record-record tersebut disusun dalam bentuk tree (pohon), dan masing-masing node pada tree tersebut merupakan record/grup data elemen dan memiliki hubungan cardinalitas 1:1 dan 1:M

Contoh Model Hirarki

3. Model Jaringan

Distandarisasi tahun 1971 oleh Database Task Group (DBTG) atau disebut juga model CODASYL (Conference on Data System Language), mirip dengan hirarkical model dimana data dan hubungan antar data direpresentasikan dengan record dan links. Perbedaannya terletak pada susunan record dan linknya yaitu network model menyusun record-record dalam bentuk graph dan menyatakan hubungan cardinalitas 1:1, 1:M dan N:M

Contoh Model Jaringan

C. Model Data Fisik

Digunakan untuk menguraikan data pada internal level, beberapa model yang umum digunakan, yaitu:

– Unifying Model
Model ini menggabungkan memori dan transaksi database dalam satu kesatuan model.

– Frame Memory
Frame Memory adalah sebuah virtual view dari tempat penyimpanan sekunder yang digunakan untuk mendukung penyimpanan record database

D. Model Data Konseptual

Model yang dibuat berdasarkan anggapan bahwa dunia nyata terdiri dari koleksi obyek-obyek dasar yang dinamakan entitas (entity) serta hubungan (relationship) antara entitasentitas itu. Biasanya direpresentasikan dalam bentuk Entity Relationship Diagram.

Manfaat Penggunaan Model Data Konseptual dalam perancangan database :
• Memberikan gambaran yang lengkap dari struktur basis data yaitu arti, hubungan, dan batasan-batasan
• Alat komunikasi antar pemakai basis data, designer, dan analis.
